Neue Maschinen
Verpackungsmaschinen

So gelangt Ihr Obst schön und sicher verpackt zum Verbraucher

Im Bereich der Verpackungsmaschinen kann A+P Service verschiedenste Maschinen für Ihre zu verpackende Ware anbieten. Die Ware kann u.a. in Folie verschweißt, in Schalen gelegt, oder in Taschen verpackt werden. Aber auch Verpackungen in Netze oder in Kisten sind möglich und so versuchen wir für jede Ware die beste Verpackung zu finden.

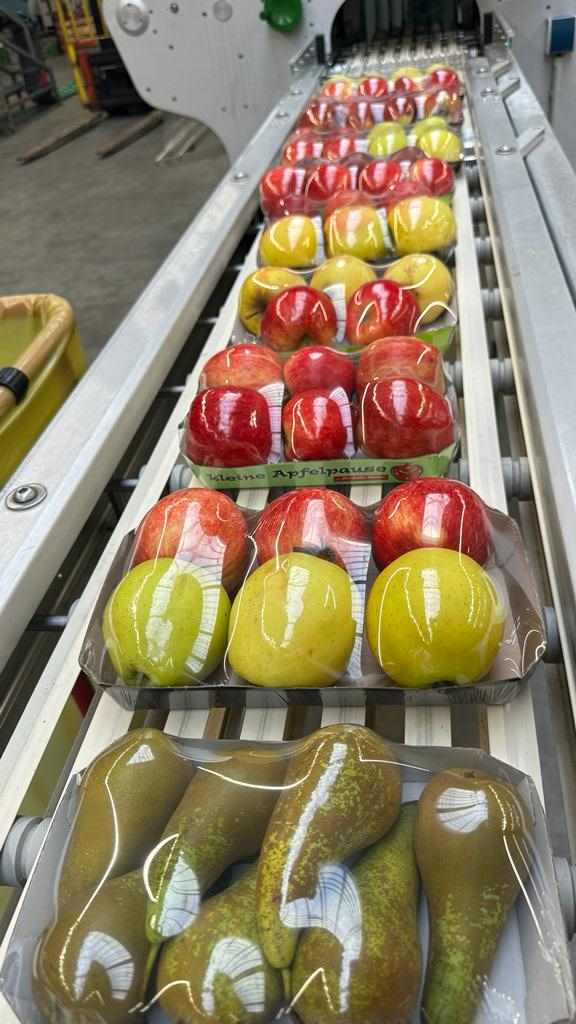

Dehnfolienmaschine

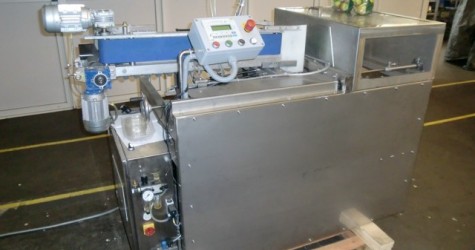

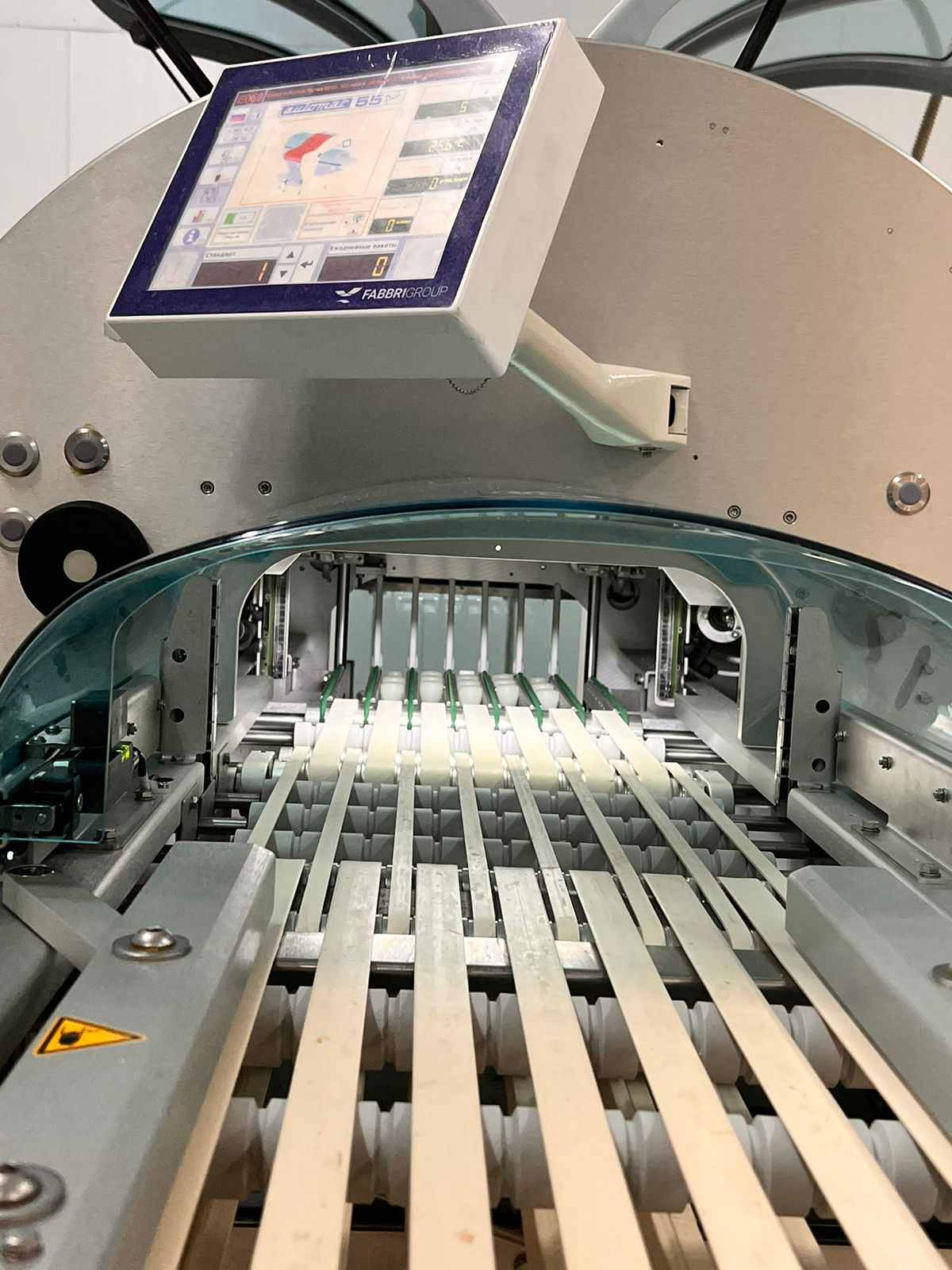

Dehnfolienmaschine Walstar W 55 Piu

Die W 55 PIU der Firma Walstar ist eine Dehnfolienmaschine für den kompletten Verschluss verschiedener Produkte mit dehnbarer Folie. Insbesondere Supermarktschalen (0er - 8er Schalen) mit Obst, Gemüse, Fleisch, Geflügel etc. werden einfach und sicher versiegelt. Dank ihrer hohen Geschwindigkeit (bis zu 55 Einwicklungen pro Minute) und ihrer Zuverlässigkeit ist die PIU für Packzentren mit hohem Ausstoß besonders geeignet.

Link:
Dehnfolienmaschine (youtube.com)

Maschinendaten:

  • Vollautomatische Dehnfolien-Verpackungsmaschine mit regulierbarer Geschwindigkeit
  • 35 - 55 Takte pro Minute, Standardeinlauf mit Riemen, 1.010 mm
  • Beschickungsverlängerung mit Riemen, 2.000 mm
  • Linearer Auslauf, 850 mm lang, 370 mm breit
  • 500 mm langem Einzugsband mit elektrischer Kopplung
  • von 35 - 55 Packungen pro Minute (elektronische Einstellung)
  • Packungsformate (Länge, Breite, Höhe): Minimum 120 x 120 x 10, Maximum 320 x 230 x 160/200, optional 180 x 180 x 10 bis 407 x 260 x 200 mm
  • Das Gehäuse besteht komplett aus rostfreien Materialien (Edelstahl, Aluminium, korrosionsfeste Kunststoffe)
  • Platzsparende Ausführung in neuem modernem Design
  • Geringe Geräuschentwicklung
  • Ausstoßer mit automatischer Höhenverstellung
  • Speicherung von bis zu 99 unterschiedlichen Formaten
  • Sperrsicherheiten beim Öffnen der Maschine
  • Bestückt mit Fotozellen in der Güteklasse IP 67
  • Erfüllt alle Normen gemäß CE
  • Abdeckplane aus Airtex mit PVC Beschichtung
  • Schutzabdeckung für das Display

High Speed PIU Anlagen bis zu 60 Packungen pro Minute gern auf Anfrage.

Die Dehnfolienmaschine ist kombinierbar mit verschiedenen Auszeichnungs-/ Druckersystemen.

Folientopper

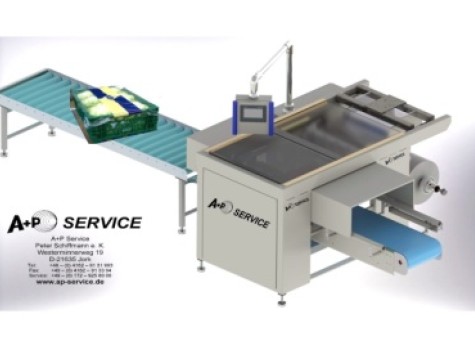

Abdeckanlage für Ifco- und Europol-Steigen (Haubenanlage)

Die Abdeck- Anlage wurde für die Abdeckung mit Folie von Ifco und Europol-Steigen entwickelt, um eine Verschmutzung der Waren zu verhindern und diese ansprechend zu präsentieren.

Über ein Zufuhrband werden die Steigen der Maschine quer zugeführt, ausgerichtet und vereinzelt. Die Folie wird mittels Foliengreifzangen gegriffen und über die Steige gezogen. Dann wird die Kiste angehoben und in die Folie gedrückt, wo sie sich in den bereits ausgestanzten Ecken verkeilt. Das Ausstanzen der Ecken übernimmt die Maschine. Anschließend erfolgt die Abfuhr der Steigen.

Die Länge des Zufuhr- und Abfuhrbandes sind variabel und lassen sich den Gegebenheiten vor Ort anpassen.

Beispielfilme:

Folientopper 1
Folientopper 2
Folientopper 3

Taschenautomat - Tütenmaschine

Taschenmaschine Type TA-10 (passend zur EW- 20)

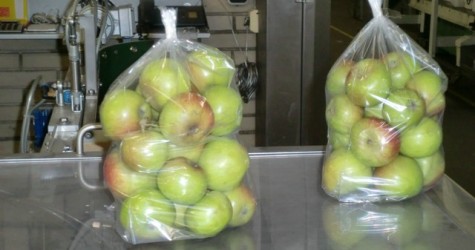

Die Taschenmaschine TA- 10 eignet sich Ideal zum Abfüllen von Äpfeln und Birnen in vorperforierte Tragetaschen von einer Rolle. Die vorab gewogenen Früchte werden durch den Trichter in die Taschen befördert. Dadurch, dass sich ein Band langsam absenkt, werden die Früchte schonend abgelegt und Druckstellen vermieden.

Anschließend werden die Taschen versiegelt, von einem integrierten kleinen Transportband abtransportiert und voneinander getrennt (Tütentrennung).

Optional können die Taschen auch mit den verschiedenen Informationen wie zum Beispiel, Sorte, Klasse, Barcode etc. bedruckt werden. Dies geschieht durch verschiedene Drucksysteme wie Sie z.B. die Firma MARKEM-Image anbietet.

Taschenautomat - Tütenmaschine

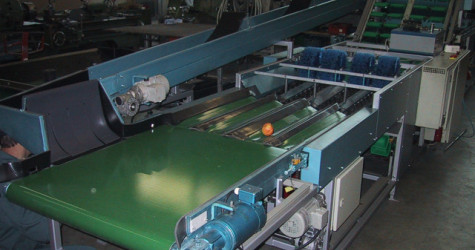

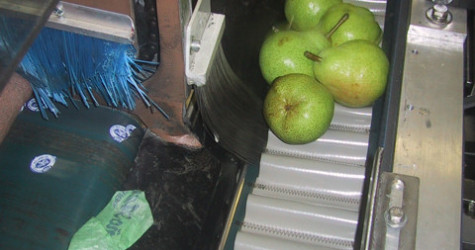

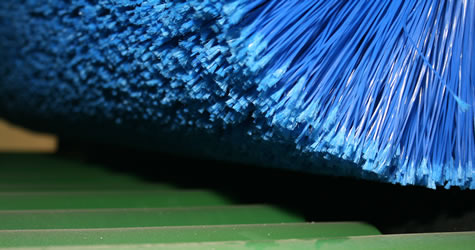

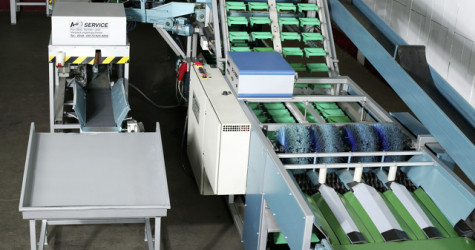

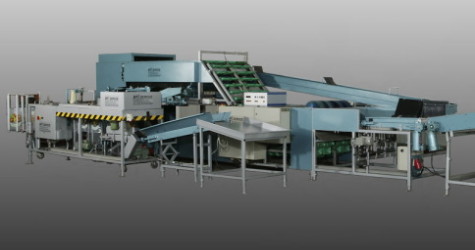

Einzelfrucht–Wiegemaschine Type EW-20

  • 4-bahnig kompl. mit 4 Rundbürsten
  • 4 umschaltbare Unterbänder
  • 2 Vorrats- Übergangsbänder mit Absperrvorrichtung, für den TA10 Anschluss
  • 4 elektronische Wiegeeinheiten
  • 1 Früchterücklaufsystem
  • 1 Beschickungsband
  • Zählbereich 2 – 30 Früchte
  • Wiegebereich 50 – 3500g
  • Wiegen und Zählen zusammen ist ebenfalls möglich
  • Mikroprozessor- Steuerung mit Klartextanzeige (von A+P Microcomputer)
  • Leistungsbereich: ca.16-22 Takte /min. in Abhängigkeit der beigestellt Maschine und Fruchtart

An die Einzelfrucht- Wiegemaschine können verschiedenste Nachfolgegeräte wie z.B. eine Taschenmaschine TA- 10, ein Netzklipper oder auch verschiedene Bänder angestellt werden.

Taschenautomat - Tütenmaschine

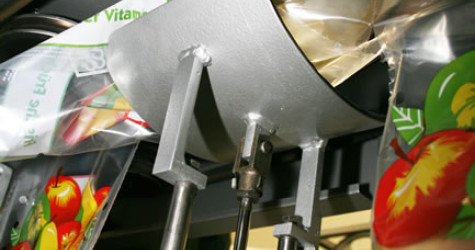

Einzeltütenbefüller (Taper) Sorma FW-1

Der Einzeltütenbefüller FW- 1 der Firma Sorma ist für eine Kopplung mit einer Wiegemaschine vorgesehen. Er ist ein elektronischer Vollautomat für das Eintüten von Äpfel oder Citrus- Früchte, der über ein Tütenmagazin verfügt und für Tüten bis zu 1 kg ausgelegt ist. Nach dem Start des vollautomatischen Einzeltütenbefüllers wird die Tüte angesaugt und geklammert.

Die Tüte wird durch Greifer geöffnet und ein Lift fährt unterhalb der Tüte nach oben um sich beim Befüllvorgang langsam wieder nach unten zu bewegen. Das führt zu einer schonenden Befüllung der Früchte und vermeidet somit unerwünschte Druckstellen. Nach der Befüllung wird die Tüte mit Hilfe zweier Keilriemen und Klammern gerafft, fixiert und mehrfach gedreht.

Anschließend zieht der Einzeltütenbefüller die Tüte durch einen Taper, der sie dann mit einem Klebeband verschließt und an ein Transportband übergibt. Optional kann das obere Ende der Tüte noch durch ein Messer abgetrennt werden, diese Funktion kann je nach Bedarf zu- oder abgeschaltet werden.

Taschenautomat - Tütenmaschine

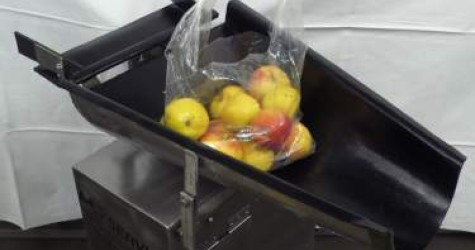

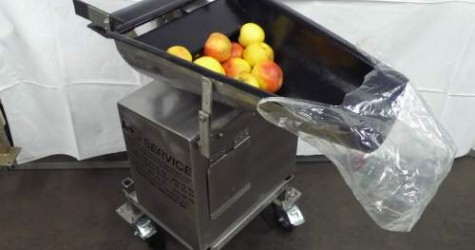

Tütenbefüller A+P in VA

Der Tütenbefüller eignet sich für Tüten/ Beutelverpackung zum Abfüllen von Obst und Gemüse bis zu 3,5 kg.

Die Abfüllung erfolgt über eine Waagschale mit Abfülltrichter.

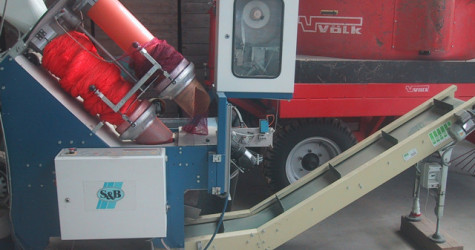

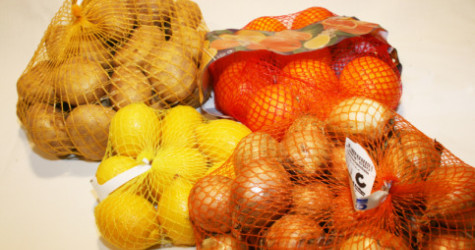

Netzverschließautomat

Netzverschließautomat S & B Type: AT 5

Passend zur Wiegemaschine CP800

  • 250 mm Rohrgarnitur
  • Rohrneigung 55°
  • Inkl. Etiketteneinschussgerät Type PE40 (EAN- Druckwerk mit Flaschenhals)
  • Leistung: bis zu 30 Takten (Produkt abhängig).

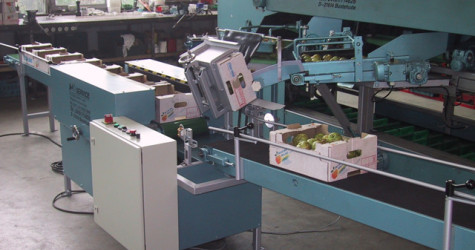

Korbbefüller

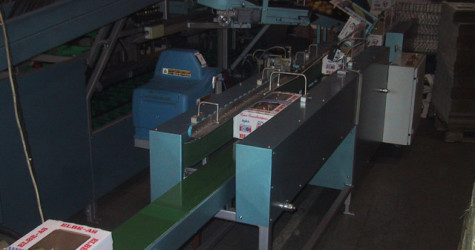

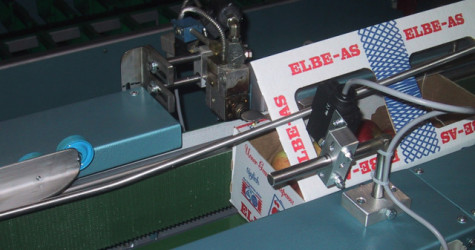

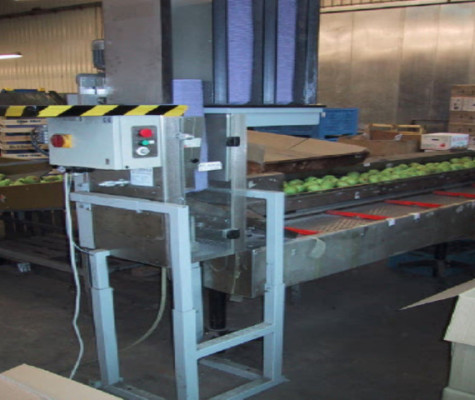

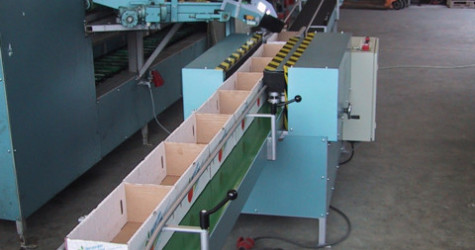

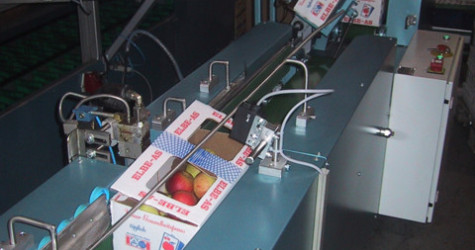

Korbbefüller für bis 5 kg Körbe

Die Pappkörbe werden mittels Transportband und seitlichem Fördergurt einem Heber zugeführt und mit einer Fotozelle exakt unterhalb der Schütte positioniert.

Da diese Anlage im Kopplungsbetrieb mit der Wiegemaschine EW- 20 funktioniert, wird im richtigen Moment dem Korb das Fruchtgebinde (z.b. 5 kg) zugeführt und während dessen langsam abgesenkt, sodass keine Fallhöhen entsehen können.

Anschließend wird der befüllte Korb verschlossen (mittels Bügel) und mit einem externen Leimgerät verklebt.

Die Körbe können auch anschließend per Hand (ohne Leimgerät) verklebt / verschlossen werden.

  • Passend zur Wiegeanlage EW- 20 (elektrisch wie mechanisch)
  • SPS gesteuert
  • Vorratsband für 3 Leerkartons
  • Anpassung der Kartonagen durch Spindelradführung
  • Auslaufband, welches die Kartonagen mittels Bügelführung zum Leimgerät verschließt
  • Leimgerät, welches den Deckel verklebt. (optional)
  • Auslaufband/ Abtransportband (Länge nach Kundenwunsch)

Korbbefüller

Korbbefüller für bis zu 3 kg Körbe

Die Pappkörbe werden mittels Transportband und seitlichem Fördergurt einem Heber zugeführt und mit einer Fotozelle exakt unterhalb der Schütte positioniert.

Da diese Anlage im Kopplungsbetrieb mit der Wiegemaschine EW-20 funktioniert, wird im richtigen Moment dem Korb das Fruchtgebinde (z.b. 3 kg) zugeführt und während dessen langsam abgesenkt, sodass keine Fallhöhen entsehen können.

Anschließend wird der befüllte Korb verschlossen (mittels Bügel) und mit einem externen Leimgerät verklebt.

Die Körbe können auch anschließend per Hand (ohne Leimgerät) verklebt / verschlossen werden.

  • Passend zur Wiegeanlage EW- 20 (elektrisch wie mechanisch)
  • SPS gesteuert
  • Vorratsband für 3 Leerkartons
  • Anpassung der Kartonagen durch Spindelradführung
  • Auslaufband, welches die Kartonagen mittels Bügelführung zum Leimgerät verschließt
  • Leimgerät, welches den Deckel verklebt. (optional)
  • Auslaufband/ Abtransportband (Länge nach Kundenwunsch)

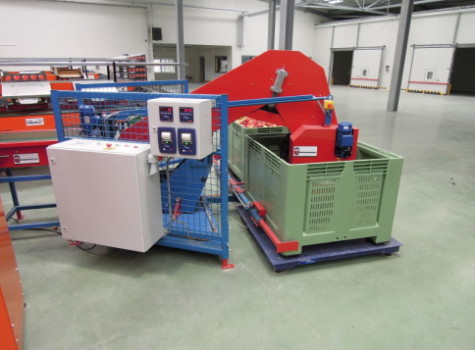

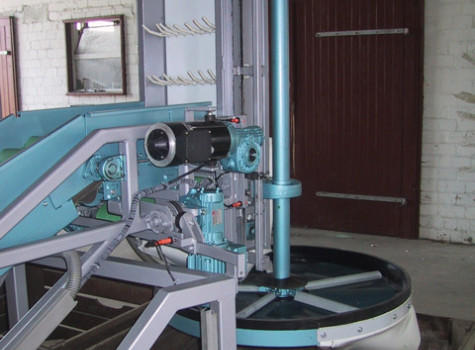

Großkistenfüller 1-Kopf

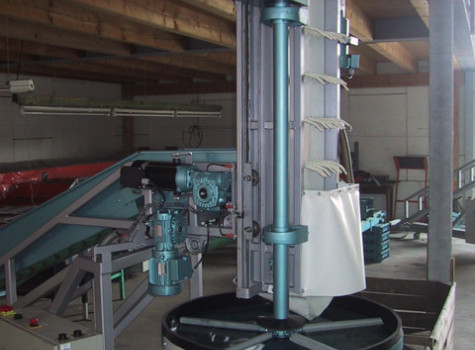

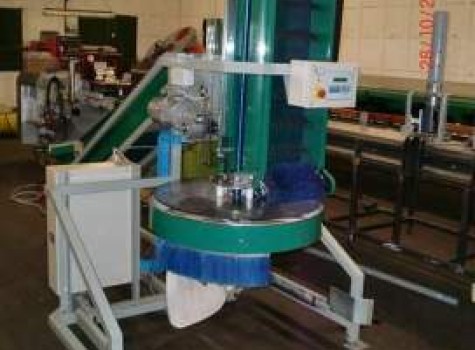

Großkistenbefüller Burg, einfach

Der Großkistenbefüller ist eine zur automatischen Füllung (Trockenbetrieb) von Großkisten aus Holz oder Kunststoff entwickelte und konstruierte Maschine.

Es können mit diesem Gerät Großkisten mit 550 mm und 750 mm Durchmesser befüllt werden.

  • 1-Füllkopf
  • Kapazität: 5 - 6 Großkisten pro Stunde
  • Breite: 900 mm
  • Einfuhrlänge: 570 mm
  • Gesamtlänge 2.600 mm
  • Höhe: 2.000 mm
  • Einfuhrhöhe: 870 mm
  • Bandart: Fingerband
  • Steuerung: elektrisch

Der Kistenfüller ist mit einem Endlosband ausgerüstet, das die Früchte vor Beschädigung schützt. Die Früchte werden auf das Band von vulkanisierten weichen Fingern mitgenommen. Bei Annäherung der Früchte an das Bandende werden diese auf Füllscheibenlappen gelegt, die die Früchte ihrerseits in die Kiste legen.

Großkistenfüller 1-Kopf

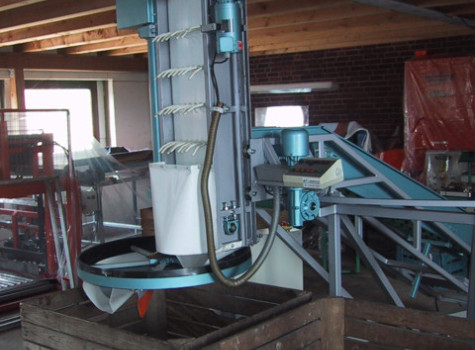

Großkistenbefüller Burg, doppelt

Der Großkistenbefüller ist eine zur automatischen Füllung (Trockenbetrieb) von Großkisten aus Holz oder Kunststoff entwickelte und konstruierte Maschine.

Es können mit diesem Gerät Großkisten mit 550 mm und 750 mm Durchmesser befüllt werden.

  • 1-Füllkopf - 2 Kistenstellplätze
  • Kapazität: 5 - 6 Großkisten pro Stunde
  • Breite: 2000 mm
  • Einfuhrlänge: 570 mm
  • Gesamtlänge 2.600 mm
  • Höhe: 2.400 mm
  • Einfuhrhöhe: 870 mm
  • Bandart: Fingerband
  • Steuerung: elektrisch

Der Kistenfüller ist mit einem Endlosband ausgerüstet, das zur Verhütung von Beschädigungen der Früchte dient. Die Früchte werden auf das Band von vulkanisierten weichen Fingern mitgenommen. Bei Annäherung der Früchte an das Bandende werden diese auf Füllscheibenlappen gelegt, die die Früchte Ihrerseits in die Kiste legen.

Bei der doppelten Variante schwenkt der Füllkopf automatisch zur anderen Seite, wenn die erste Kiste gefüllt ist und startet den Befüllvorgang erneut. So kann ohne Zeitverlust die volle Kiste abtransportiert und eine leere Kiste positioniert werden, während die andere Kiste gefüllt wird.

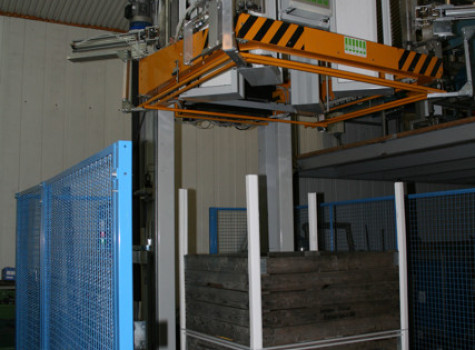

Großkistenfüller 1-Kopf

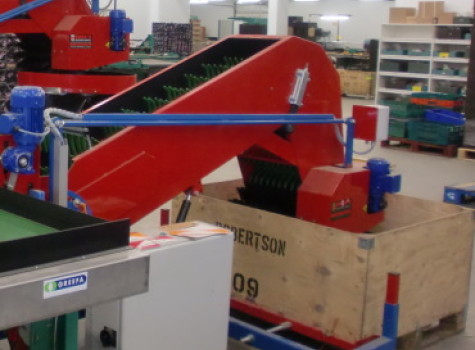

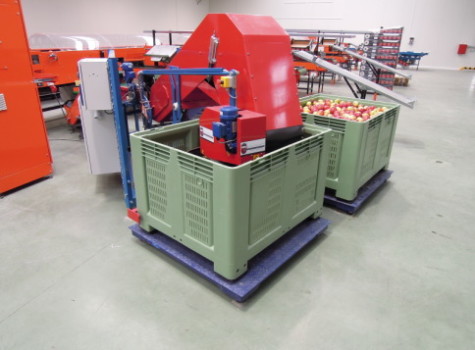

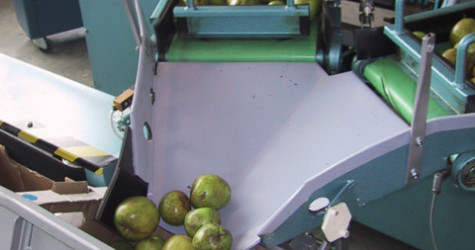

Großkistenbefüller A+P, 1-Kopf

Großkistenbefüller werden z.B. an Sortieranlagen angesetzt um, leere Großkisten nach kundenspezifischen Vorgaben wieder zu befüllen. Hierzu bietet A+P Service zwei Varianten an: Großkistenbefüller mit einem Drehteller (1- Kopf) und mit zwei Drehtellern (2- Kopf oder Duplex).

Die Großkistenbefüller fahren mit dem Kopf nach unten in eine Großkiste ein, die Äpfel werden über ein Transportband in den Kopf transportiert und dann schonend und gleichmäßig vom rotierenden Kopf abgelegt, der dabei langsam in die Höhe fährt.

Das Gleiche passiert auch bei einem 2-Kopf Großkistenbefüller, wobei immer nur ein Kopf arbeitet, während sich der andere in Warteposition befindet. Ist eine Großkiste gefüllt, werden die Äpfel automatisch zum anderen Kopf transportiert und in eine leere Kiste abgelegt, während die volle Kiste abtransportiert werden kann.

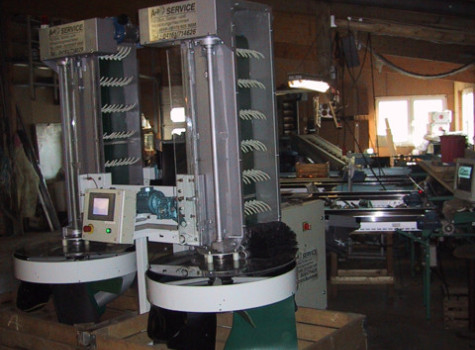

Großkistenfüller 1-Kopf

Großkistenbefüller SADO, einfach

Der Großkistenbefüller ist eine zur automatischen Füllung (Trockenbetrieb) von Großkisten aus Holz oder Kunststoff entwickelte und konstruierte Maschine.

Es können mit diesem Gerät Großkisten mit 550 mm und 750 mm Durchmesser befüllt werden.

  • Stufenlos regelbar
  • Der Drehteller ist mit zwei Öffnungen und beweglichen Armen ausgestattet, um eine Nahezu gleichmäßige befüllte Oberfläche zu erzielen.
  • Trichter - Ladehöhe 860 mm

Großkistenfüller 2-Kopf

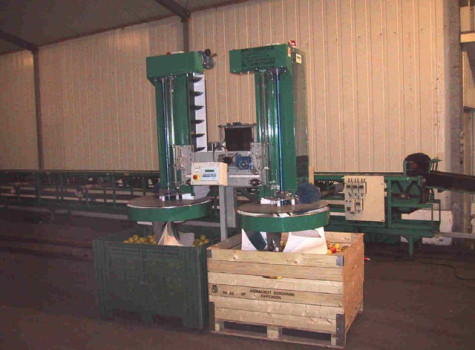

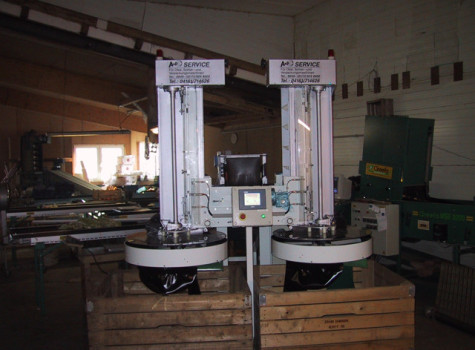

Großkistenbefüller SADO Duplex

Der Großkistenbefüller ist eine zur automatischen Füllung (Trockenbetrieb) von Großkisten aus Holz oder Kunststoff entwickelte und konstruierte Maschine.

Es können mit diesem Gerät Großkisten mit 550 mm und 750 mm Durchmesser befüllt werden.

  • Stufenlos regelbar
  • Die Drehteller sind mit zwei Öffnungen und mit beweglichen Armen ausgestattet, um eine Nahezu gleichmäßige befüllte Oberfläche zu erzielen.
  • Länge 2.850 mm
  • Breite 2.400 mm
  • Höhe 2.600 mm
  • Gewicht 650 kg
  • Trichter - Ladehöhe 860 mm

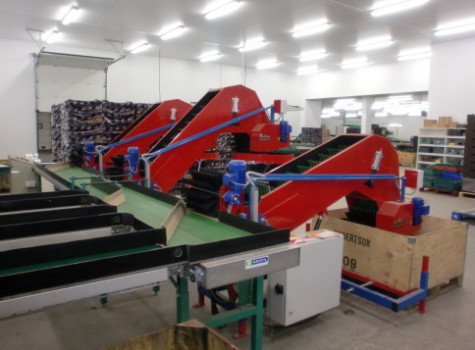

Großkistenfüller 2-Kopf

Großkistenbefüller A+P, 2-Kopf

Großkistenbefüller werden z.B. an Sortieranlagen angesetzt um, leere Großkisten nach kundenspezifischen Vorgaben wieder zu befüllen. Hierzu bietet A+P Service zwei Varianten an: Großkistenbefüller mit einem Drehteller (1- Kopf) und mit zwei Drehtellern (2- Kopf oder Duplex).

Die Großkistenbefüller fahren mit dem Kopf nach unten in eine Großkiste ein, die Äpfel werden über ein Transportband in den Kopf transportiert und dann schonend und gleichmäßig vom rotierenden Kopf abgelegt, der dabei langsam in die Höhe fährt.

Das Gleiche passiert auch bei einem 2-Kopf Großkistenbefüller, wobei immer nur ein Kopf arbeitet, während sich der andere in Warteposition befindet. Ist eine Großkiste gefüllt, werden die Äpfel automatisch zum anderen Kopf transportiert und in eine leere Kiste abgelegt, während die volle Kiste abtransportiert werden kann.

Flowpack zum Folieren von Schalen

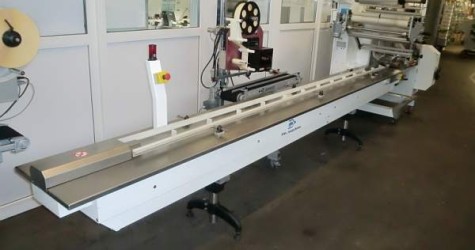

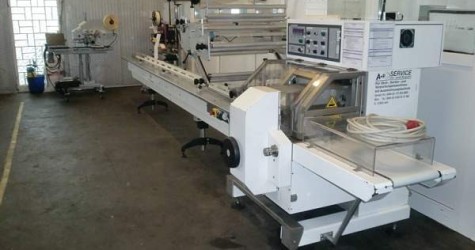

Flowpack-Anlage PFM Type Falcon

Flowpack- Anlage zum Verpacken von Produkten auf Träger
Type: Falcon mit 4.000 mm langem Einlaufband

  • Produktlänge: min. 100 mm, max. 500 mm
  • Produktbreite: 100 mm bis 380 mm
  • Produkthöhe: bis 160 mm
  • Rollenbreite: max. 900 mm
  • Rollendurchmesser: 350 mm
  • Geschwindigkeit: bis 140 Takte/ Minute
  • Siegelsystem: rotierend
  • Anschlüsse: 400 V/ 50 Hz, 3 Ph, PE, N
  • Anschlusswert: 6,3 KW
  • Baujahr 2004

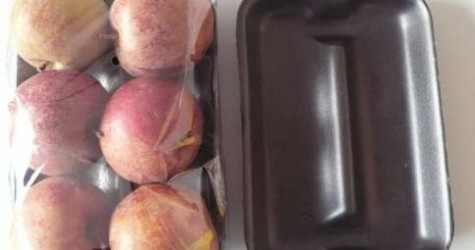

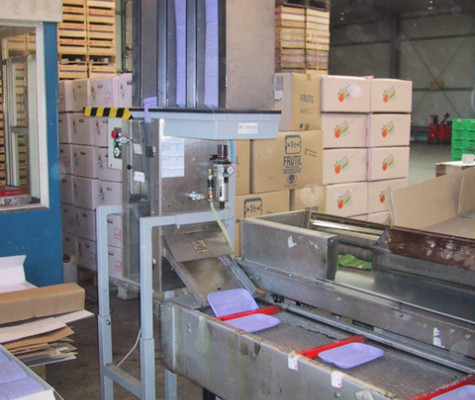

Schalenspender, Magazin 3-fach

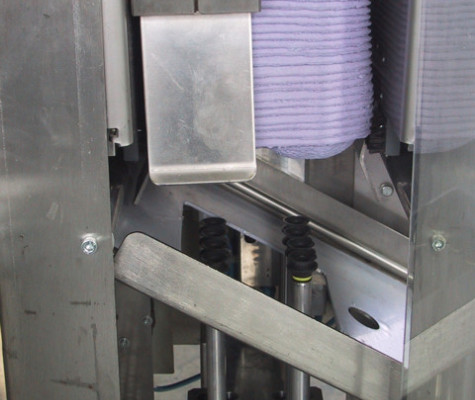

Schalenspender mit 3-fach Magazin

Für das automatische Spenden und Beschicken Ihrer Packlinie/ Folienmaschine mit Schalen eignet sich besonders der 3- Fach Schalenspender.

Der Schalenspender kann Schalen in Holzschliff, Wellkarton, Vollpappe und Styropor verarbeiten und verfügt über eine einfache Anpassung der verschiedenen Schalen.

Die Schalen rutschen über eine V2A- Rutsche z.B. auf ein Band oder eine Flowpack-Zufuhr. Durch eine eingebaute Lichtschranke können Schalenstaus vermieden werden, da sich der Spender bei Aktivierung der Schranke automatisch ausschaltet.

Um eine kontinuierliche Leistung erzielen zu können, ist der Schalenspender mit einem dreifachen Speichermagazin ausgestattet. Das heißt, wenn ein Schalenfach geleert wurde, wird das nächste gefüllte Fach über das Einzugssystem positioniert und spendet sofort weiter. Damit können Leistungen bis max. 53 Schalen pro Minute erzielt und Stillstandzeiten vermieden werden.

Palettierer Sorma

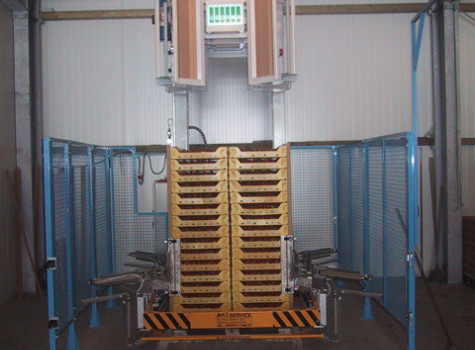

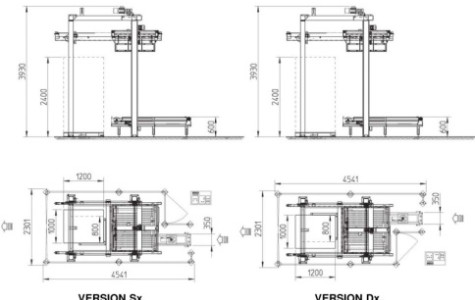

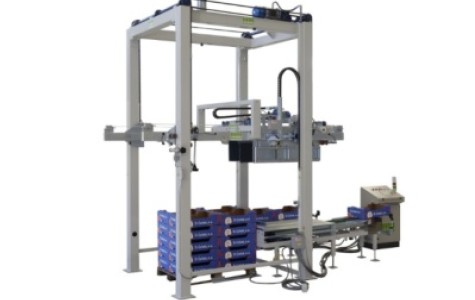

Palettierer Sorma FBG-108

Automatischer Kisten-Palettierer für Kisten aus Holz, Kunststoff oder Karton

Kistenformate:

  • 25 x 40 cm
  • 20 x 30 cm
  • 30 x 40 cm
  • 30 x 50 cm
  • 33 x 52 cm
  • 40 x 50 cm
  • 40 x 60 cm
  • Max. Kistenhöhe

    • 400 mm

    Stapelfläche/Palettenfläche

    • 800 x 1200 mm
    • 1000 x 1200 mm
    • 1040 x 1000 mm

    Elektrische Leistung/Luftverbrauch

    Elektrische Leistung/ Luftverbrauch

    Elektrische Leistung/ Luftverbrauch

    • 4 kW, 50 Hz
    • 400 V, 3Ph
    • 400 Nl/ min.

Palettenbindegerät

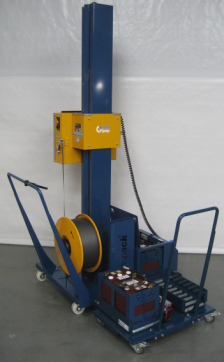

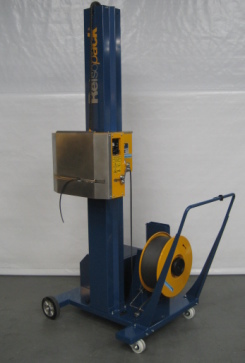

Umreifungsmaschine/Palettenbindegerät Type Reisopack 2830

Die Umreifungsmaschine der Firma Reisopack ist für die einfache Verwendung hergestellt. Sie ist einfach neben die Palette zu setzen. Somit muss die Palette mit der Ware nicht verschoben/ versetzt werden. Die Höhe des Umreifungsbandes ist einfach manuell und flexibel einstellbar.

Über eine Magnetkupplung ist die elektrische Spannung einstellbar ohne Einsatz von körperlicher Anstrengung.

  • Horizontale Umreifung
  • halbautomatische Ausführung
  • elektischer Spannungsregler f. höchste Spannung
  • Gewicht 350 kg, fahrbar
  • Elektrische Spannung: 220/ 240V, 50/ 60 Hz, 1 Phase
  • Stromverbrauch 1KW
  • Geschwindigkeit ca. 60 Paletten pro Stunde (Zufuhrabhängig)
  • Bandbreite: 6 mm, 8 mm, 12 mm, 15,5 mm
  • Bandstärke: 0,50 - 0,85 mm
  • Akku: 2 x 6 V Ampere Spezial Traktion Batterie (Hochfrequenz eingebaut im Rahmen der Maschine)
  • Heizung: elektrisches Heizungssystem, die Heiztemperatur und die Kühlzeit sind variabel einstellbar
  • digitale Batterieanzeige im Rahmen der Maschine

Gern bieten wir Ihnen auch das passende Umreifungsband an.

Palettenbindegerät

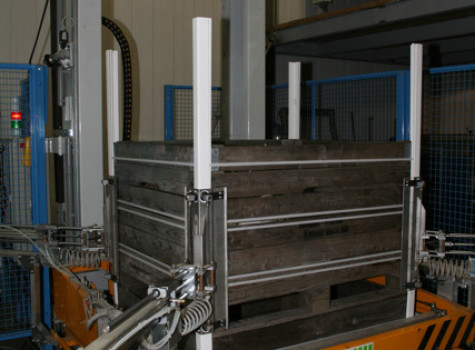

Palettenbindegerät Sorma OST-124A

Vollautomatisches Bindegerät mit Kantenschutz.

Dieses Gerät bringt automatisch die 4 Kanten an die Palette und umreift diese horizontal mit einem Polypropylenband. 10 verschiedene Umreifungsprogramme können beschrieben und jede Palette bis zu 10 x in verschiedenen, frei wählbaren Höhen umreift werden.

  • Thermische Schweißung der Bänder
  • Kantenmaße: 45 x 45 x 3 mm
  • Maximale Höhe: 2.000 mm
  • Leistung: bis 45 Paletten pro Stunde
  • Anschlusswert: 5.0 kW
  • Luftverbrauch: 50 NI / pro Minute
